发展新能源汽车是我国从汽车大国迈向汽车强国的必由之路，是应对气候变化、推动绿色发展的战略举措。近年来，作为新能源汽车制造的重要结构材料，车用铝合金性能的不断提升给后续的焊接加工带来了全新的挑战。与传统弧焊热源相比，激光-电弧复合热源具有诸多优势，为抑制铝合金焊接缺陷并提升焊接接头系数提供了新途径。较为全面地总结了近年来国内外学者在铝合金焊接缺陷（如软化、气孔）等形成及调控方面的研究进展，分析了现有研究工作中存在的问题并给出了激光-电弧复合焊接铝合金未来的研究方向，旨在为后续研究及应用提供参考。

主动热防护构件作为航空航天领域的重要结构，光纤激光焊接是该类结构的优选制造工艺。苛刻的服役环境对焊缝成形、表面保护及气孔缺陷提出了很高的综合要求。基于侧吹保护的光纤激光非穿透深熔焊接工艺试验，采用超景深显微镜、数字RT检测及灰度处理等设备及方法，系统分析光气间距、气体输送角度、保护气输出长度及气体流量等参数对焊缝成形、焊缝保护效果及气孔的影响规律。结果表明，保护气流量及光气间距对焊缝形貌及气孔率影响较大，正值光气间距参数下焊缝气孔率较低，气孔率同保护气流量正相关。基于优化的气体保护参数，优化了喷嘴结构，实现了主动热防护凹槽三维构件的激光焊接制造，并通过台架测试。

为了解决熔覆层表面气孔识别技术中耗时且准确度不足的问题, 文章利用深度学习技术中的语义分割网络提出了基于U-net神经网络识别熔覆层表面气孔的2BNC-Unet神经网络。通过引入Batch Normalization层以及串联注意力机制(CBAM)合理部署在神经网络中, 选取交并比(IoU)与Dice系数作为网络的评价指标。研究结果表明: 在测试集中, 2BNC-Unet网络的交并比与Dice系数分别为86.96%、86.42%, 相比U-net神经网络分别提高了7.65%、4.73%。同时为了验证该网络的性能, 选用SegNet、2BNC-Unet与U-net神经网络进行对比实验, 结果表明2BNC-Unet的分割效果不仅优于SegNet和U-net网络, 而且熔覆层表面的气孔细节能够被完整地分割。在深度学习技术中2BNC-Unet的分割速度和准确度都有了显著地提高, 气孔的分割为熔覆层的性能分析提供了帮助。

采用一维振荡激光对3 mm厚5A06铝合金锁底接头进行焊接, 分析振荡幅度、振荡频率、焊接速度以及离焦量对焊缝气孔率的影响。结果表明, 随着振荡幅度和离焦量的增大, 气孔率明显降低; 随着振荡频率的增大, 气孔率先降低后升高, 最佳振荡频率区间为150~250 Hz; 随着焊接速度增大, 气孔率先升高后降低; 气孔率与深宽比大致成指数式增长关系, 深宽比小于1.5时, 可将气孔率控制在5%以内。在此基础上, 得到优化工艺参数, 焊接产品模拟件, 焊缝气孔率满足相关标准Ⅰ级要求。

高原低气压环境会影响气泡稳定性, 进而影响引气混凝土的孔结构和抗冻性。通过自建低气压搅拌装置, 研究了气压对新拌引气砂浆气孔结构的影响。结果表明: 气压降低会导致引气砂浆初始含气量降低, 气泡间距系数增大, 含气量经时损失增大, 孔结构劣化明显。低气压环境下引气砂浆孔结构劣化的主要机理是由于低气压加速了气泡体系的Ostwald熟化过程, 使得小气泡越来越小直至消失, 大气泡越来越大直至破裂, 气泡体系平均孔径增加, 加快了气泡体系的失稳速度。该研究结果对于理解低气压环境下气泡失稳机理和开发相应的稳泡技术具有指导意义。

研究激光粉末床熔融工艺参数与熔道形貌、气孔缺陷的关联是优化工艺参数、提升成形效率的基础。使用不同激光功率成形TC4钛合金单条熔道，并建立基于流体体积法的气‐液两相流三维细观熔池模型，对激光粉末床熔融增材制造过程中熔池内的传热、熔化、气‐液两相流动等物理行为进行仿真分析。实验研究结果表明，随着激光功率由100 W增加至400 W，熔道深度大幅度增加，而熔道宽度只在较小功率（100~150 W）下随激光功率的增加而明显增大，此后（150~400 W）不再随功率变化而明显变化。同时，在大激光功率下（400 W）下，部分熔道底部可以发现不规则的气孔缺陷。熔池形貌的预测结果与实验结果的对比验证了仿真模型的有效性。仿真结果表明，随着激光功率增加，熔池底部在反冲力作用下形成匙孔，激光直接照射在熔池底部并使能量向下传递，表现为熔道深度明显增加，熔道宽度变化不明显。在高激光功率下，较深匙孔的底部呈“J”字形，其尾部不能直接受到激光作用，能量不足，易坍塌形成气泡，随后气泡滞留凝固形成气孔缺陷。

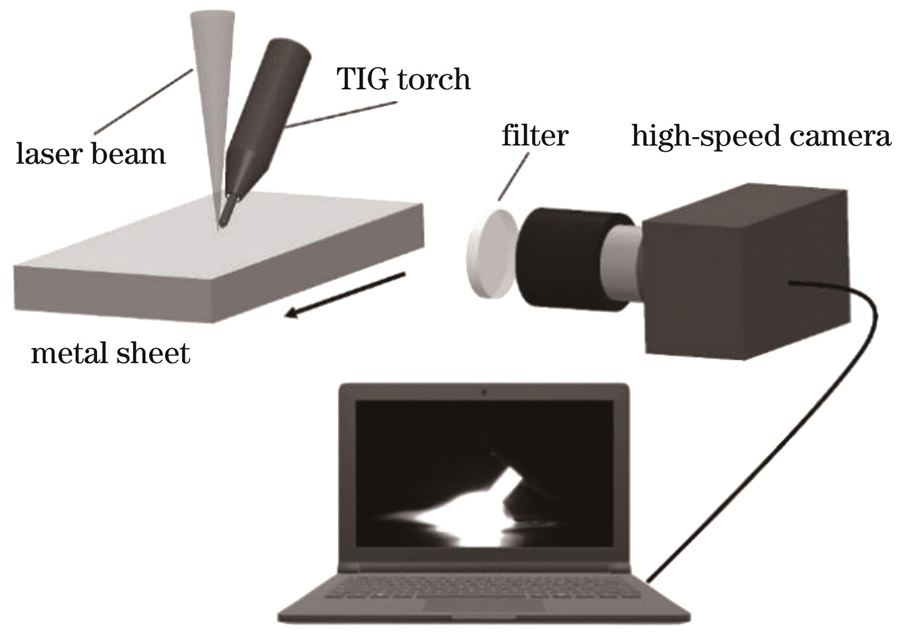

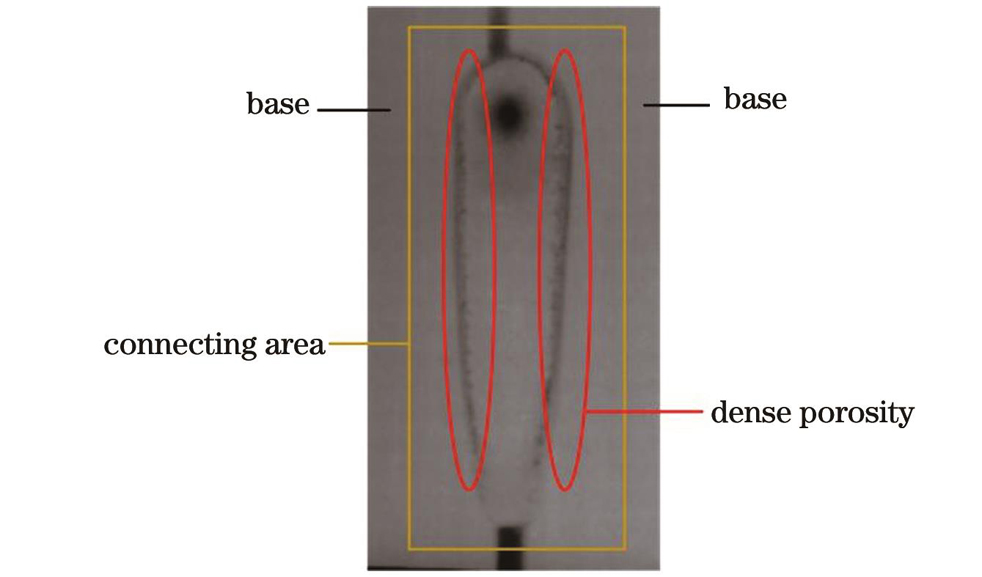

本文基于焊接过程中线性提高激光功率的方法研究了光纤激光‐TIG复合焊接焊缝中小孔型气孔的影响因素。结果表明，在复合焊接过程中将激光功率由0 kW线性增加至3 kW，可以获得激光功率和电弧电流对小孔型气孔的影响规律。当激光功率小于0.8 kW或大于2.2 kW时，焊缝内部均无小孔型气孔产生；当激光功率处于0.8~2.2 kW或保护气流量大于15 L/min时，焊缝内气孔相对较多，气孔率分别可达3.5%和5.5%；当激光功率为2 kW时，150 A的TIG电弧电流使熔宽提高了94%，熔深提高了35%，并控制了飞溅数量，改善了焊缝表面成形质量。进一步分析表明：电弧作用于小孔口的力是增加小孔不稳定性、提高焊缝中小孔型气孔数量的主要原因；激光功率变化导致孔内激光致蒸发量的变化是复合焊接焊缝中气孔数量改变的主要因素。

连续拉晶用石英坩埚的内壁会随拉晶次数的增多而形成更多的气泡, 易在晶体中产生位错和侵蚀性硅熔体, 导致坩埚随时间溶解和腐蚀等。为研究侵蚀性硅熔体与气泡相互作用对坩埚的影响, 研究人员期望对石英坩埚的性能进行原位观察, 然而, 单晶炉内的极端高温环境使得很难通过实验手段对其内部进行研究。本文以石英坩埚内表面气孔-裂纹为研究对象, 采用有限元模拟获得了高温循环载荷下石英坩埚不同气孔形态、裂纹形状和裂纹倾斜角度的各拉晶阶段应力强度因子(KⅠ、KⅡ、KⅢ), 分析了总应力强度因子的分布规律。结果表明: 随着裂纹倾斜角的增加, KΙ值呈现逐渐减小的趋势, KⅢ值呈现先增大后减小的趋势, 且KⅢ值沿倾斜角45°对称; 随气孔深径比增大, KΙ值呈现减小趋势, 且减小速率以深径比等于1为界有明显的增大, KⅢKΙ, 说明裂纹主导形式为Ⅰ型; 裂纹形状比对KΙ或KШ值影响显著, 形状比越小, 裂纹尖端应力强度因子值越大; 当倾斜角为0°时, 总应力强度因子K值最大, 此时裂纹扩展趋势最强, 对石英坩埚危害最高; 此外, 连续拉晶下放肩阶段的总应力强度因子总是大于等径、收尾、冷却阶段。仿真结果对实际生产有一定的理论指导意义。

采用10 000 W光纤激光器开展磁场辅助激光摆动焊接10 mm厚6061-T6铝合金的工艺试验。利用超景深显微镜和扫描电子显微镜(SEM)分析焊缝截面的宏观形貌和微观组织形貌。观察到在磁场辅助激光摆动焊接的作用下，焊接接头的下塌、飞溅和凹坑等缺陷得到了明显抑制。进而通过高速摄像机对焊接过程中熔池和小孔的行为特征进行了直接观测，观察到磁场有稳定磁场流动的作用。然后进行了X射线探伤测试了焊缝的气孔率，200 mT磁场辅助激光摆动焊接的气孔率最小，能达到0.856%。最后进行了拉伸性能测试，磁场辅助激光摆动焊接的拉伸强度最高能达到318.85 MPa。

针对7075-T6铝合金10 mm中厚板开展了激光扫描焊试验和模拟研究，通过X射线无损检测以及熔池流动模拟，探究激光扫描焊接对焊缝气孔的抑制规律。试验结果表明，随着扫描频率和扫描振幅的增加，焊缝气孔率有降低趋势。分析不同扫描频率下的模拟结果发现，高频扫描下由于匙孔叠加会产生“大匙孔”结构，此结构相较低频扫描下的细长匙孔来说更加稳定，更不容易坍塌形成气泡；同时光束扫描增加了熔池宽度，增大了气泡逸出的概率。分析不同扫描振幅下的模拟结果发现，大振幅显著降低了匙孔的深度，从而降低了匙孔的深宽比，增强了匙孔的稳定性；同时增大振幅进一步扩大了熔池的宽度，增大了气泡逸出概率，进而降低了焊缝中的气孔率。
