1　引言

液晶平板显示（LCD）在日常显示中有着非常广泛的应用，从小尺寸的手机、平板电脑到大尺寸的巨幕电视都会用到液晶面板。目前直下式LCD背光模组多使用冷阴极荧光灯管（CCFL）和发光二极管（LED）^［1-2］。与这两种光源相比，半导体激光器（LD）可以达到更高的单芯功率，在保证亮度的前提下明显减少使用光源的数量；激光光谱为线形光谱，且激光的单色性好，更容易实现高色域的显示^［3-4］。

如果简单地将激光器置于目前成熟的直下式背光模组中，势必会增加LCD模组的体积。国内外科研人员对此做了很多优化研究，大致分为三类：第一类是利用透镜组将激光的发散角扩大^［5］；第二类是利用整形的衍射光学元件（DOE）将激光的发散角扩大^［6］；第三类是利用光纤作为传光介质，再通过对光纤的处理将激光发散。目前已知的两种光纤发散激光的方法为：在光纤的侧面开孔，将光场漏出；在某一部位缩小光纤直径，破坏全反射。前人对这两种方法应用于侧入式LCD显示做了不少研究^［7］。

传统光纤的基本架构包括纤芯、包层和涂覆层，其中涂覆层起到了保护光纤的作用，纤芯的折射率大于包层折射率，当激光的入射角满足全反射条件时，光能就会在光纤中传输。对传统的光纤纤芯、包层或者端面结构进行微加工时，传统光纤就会变成具有不同功能的功能型光纤^［8-11］。目前成熟的光纤微加工方法主要包括化学腐蚀法、光纤研磨微加工法以及激光雕刻法等。上述三种方法中，激光雕刻法较为适用于光纤侧面加工。激光雕刻法是利用激光直接在光纤上雕刻出设计的结构，饶云江团队利用中心波长为10.6 μm的二氧化碳激光器制成长周期光纤光栅（LPG）^［12］。

本文主要针对传统直下式LCD模组需要使用大量LED芯片，内置半导体激光器方案模组体积过大的缺点，提出一种外置半导体激光器+内置微结构光纤的方案，通过软件模拟凹槽深度、凹槽半径和微结构数量对发光强度的影响，最终得到峰值照度为32650 lx、水平可视角H为85°、垂直可视角V为84°33′35″的光场，基本满足LCD显示行业的10000 lx背光源峰值照度、60°水平可视角、50°垂直可视角的要求，为半导体激光器应用于LCD直下式显示领域提供一种新的方法。

2　基本原理与模型构造

2.1　基本原理

在光纤中导入一种球形凹槽，在凹槽表面镀银形成可反射的镜面，使得在光纤中传输激光的入射角减小，光纤中的全反射被破坏，从而折射出激光。

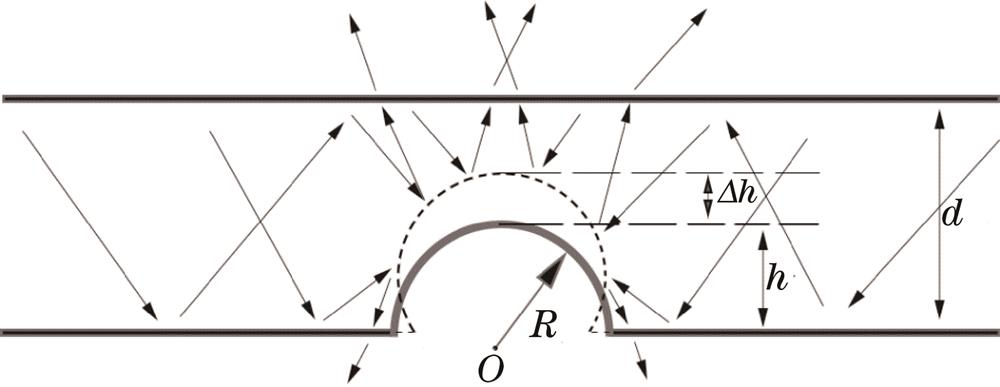

图1为激光经过凹槽结构时光路示意图，其中球形凹槽半径为R，凹槽深度为h，光纤直径为d。影响光线在光纤中全反射传输的主要因素是球形镜面凹槽在光纤中所占的体积。球形镜面凹槽在光纤中所占的体积主要由凹槽半径R和凹槽深度h决定。

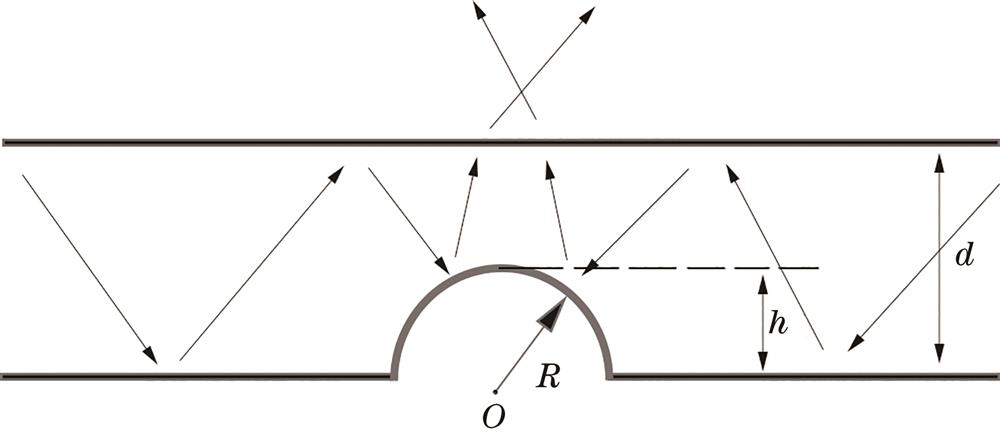

图 1. 光路示意图

Fig. 1. Light path diagram

下载图片 查看所有图片

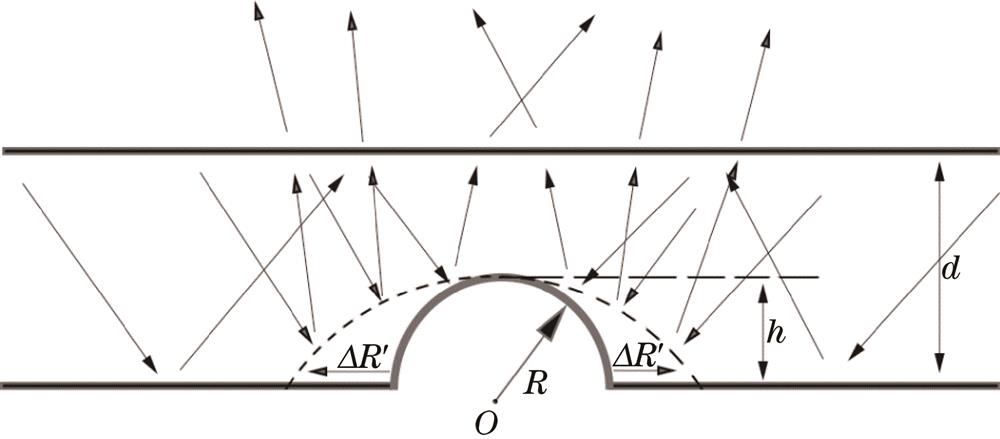

如图2所示，当凹槽深度h不变时，增大凹槽半径R，会使球形镜面凹槽在光纤中的横向面积增大，会有更多的光线因全反射被破坏而从顶部折射出光纤。

图 2. 凹槽半径R变化时的光路示意图

Fig. 2. Light path diagram with the variational groove radius R

下载图片 查看所有图片

如图3所示，当凹槽半径R不变时，增大凹槽深度h，会使球形镜面凹槽在光纤中的纵向面积增大，顶部出射光线数量减少，光线折射出光纤的路程更短，底部漏光现象更为明显。

图 3. 凹槽深度h变化时的光路示意图

Fig. 3. Light path diagram with the variational groove depth h

下载图片 查看所有图片

2.2　模型构造

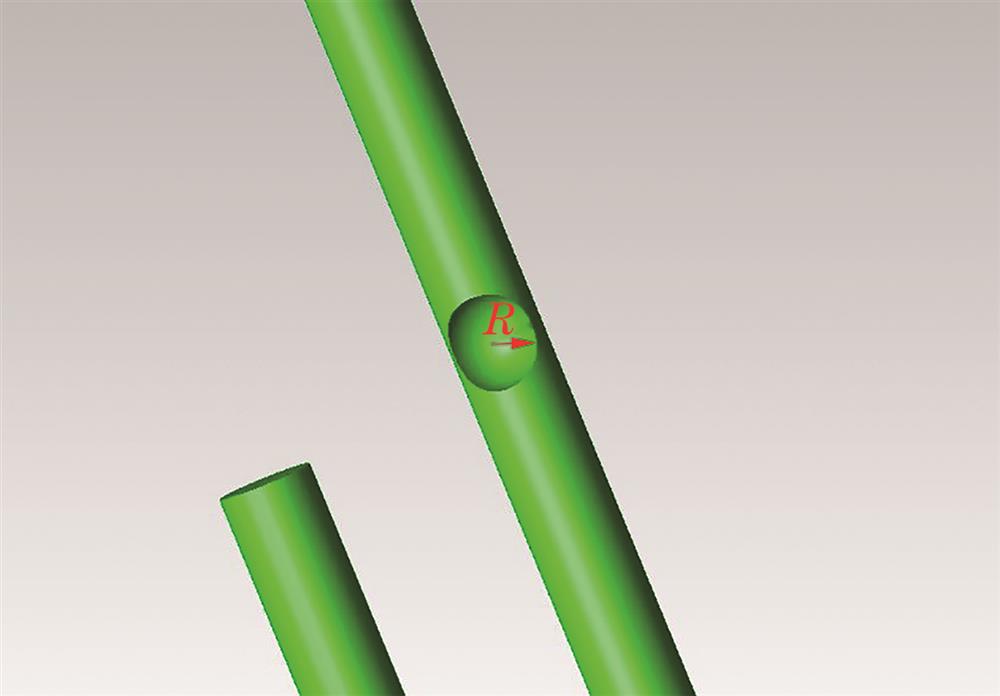

通过TracePro软件构造微结构模型。如图4所示，在一根半径为r的光纤上用一个半径为R的球体进行作差的布尔运算，得到半径为R的球形凹槽曲面，同时对此面进行100%反射设置。

图 4. 微结构示意图

Fig. 4. Microstructure diagram

下载图片 查看所有图片

如图5所示，利用TracePro软件构建单个微结构的模拟模型，此处将采用两个光通量为1000 lm、光斑直径为1.2 mm、波长为450 nm的激光光源分别向光纤两端出射近乎平行的激光。在光纤上方5 mm处设置了一个15 mm×15 mm的接收面。平行激光经过弯曲段（半径a=10 mm）后以全反射形式传输，通过微结构出光打到接收面，利用阻隔面阻挡下方杂光。

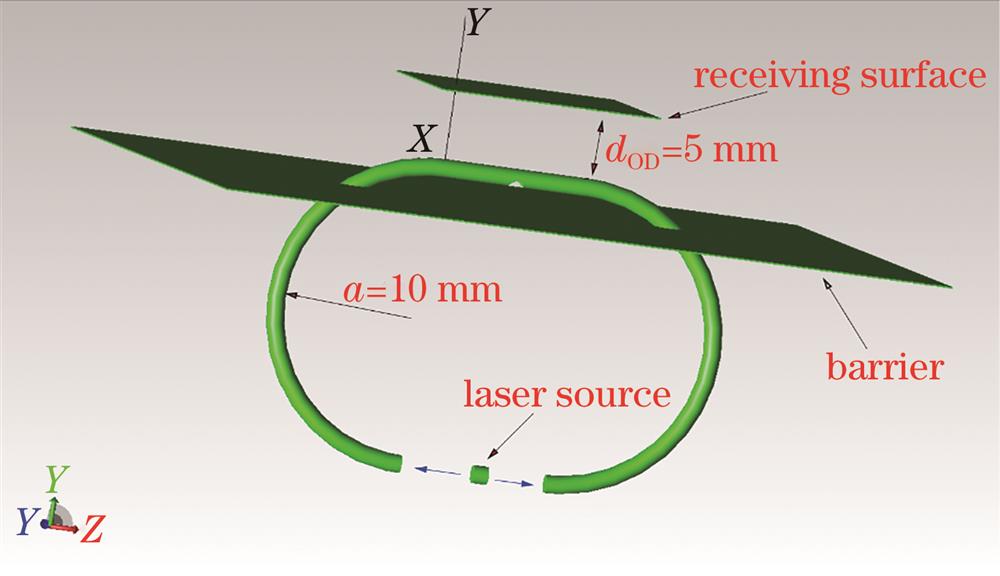

图 5. 单个微结构模拟模型

Fig. 5. Single microstructure simulation model

下载图片 查看所有图片

在微结构模型的基础上，构建包含3根光纤的32寸（1寸=3.33 cm）背光模组来验证微结构在背光模组中的光场效果。本研究将使用3×3的模型构造进行介绍，3×3模型是指在光腔内部均匀分布3根光纤，每根光纤上均匀分布3个上述微结构。

如图6所示，使用6个光通量为1000 lm、光斑直径为1.2 mm、波长为450 nm的激光光源（E、F、G处）沿着虚线箭头的两个方向分别给6个光纤端口输入近似平行的激光光线。

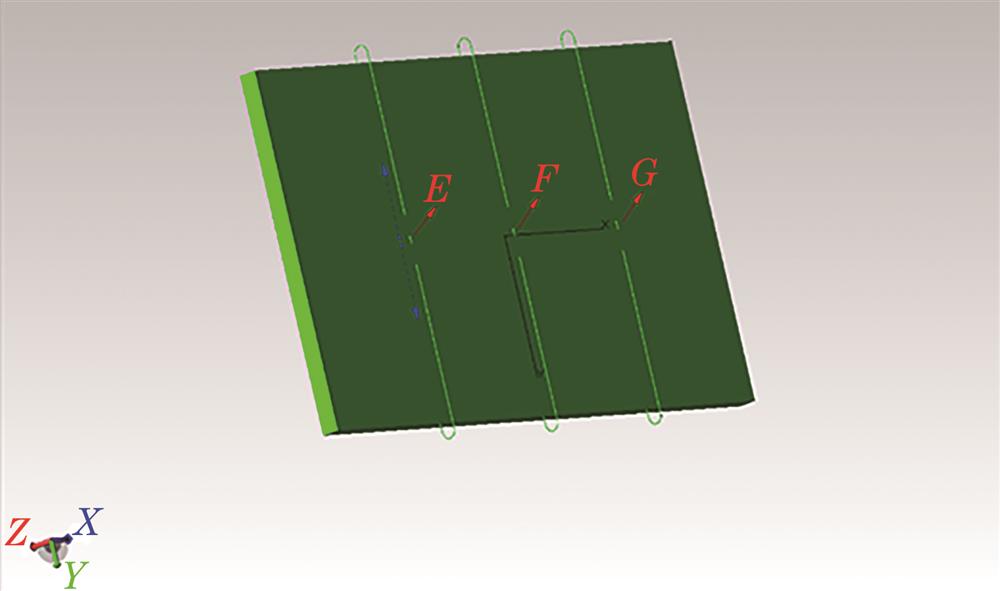

图 6. 3×3模组结构后视图

Fig. 6. Back view of the 3×3 module structure

下载图片 查看所有图片

如图7所示，A、B、C为3根相同的光纤，均匀分布在模组腔D内部，每根光纤中在a、b、c 3处增加上文所述的微结构，整个腔体内部的表面属性设置为100%反射。从整体来看，f为激光平行传输转为全反射传输处，e为激光通过全反射传输，在光纤上方20 mm处设置一个800 mm×500 mm的接收面。

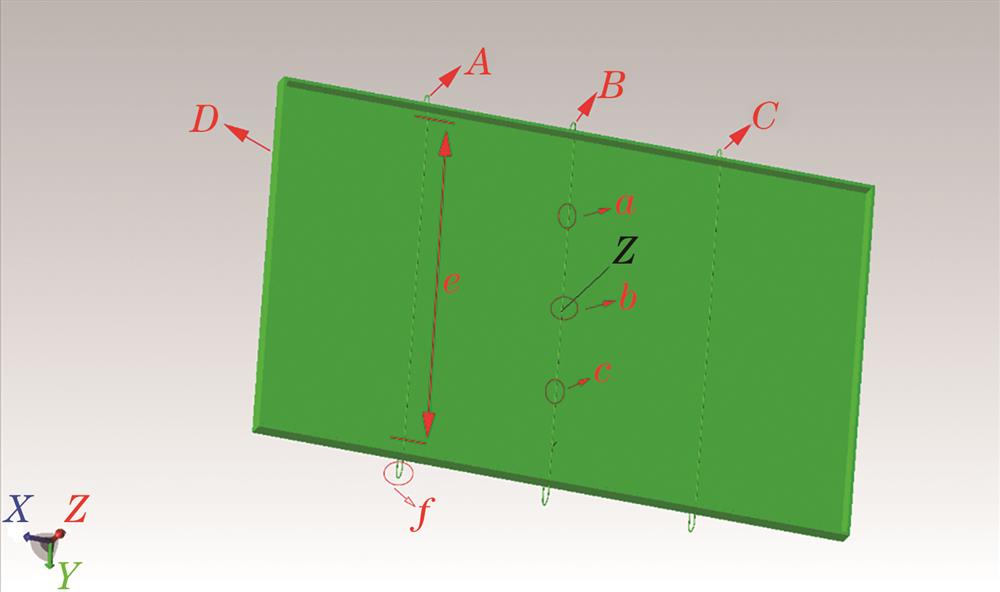

图 7. 模组结构正视图

Fig. 7. Front view of the module structure

下载图片 查看所有图片

3　分析与讨论

本节将从单个微结构的方案开始探究，确定一个较优的凹槽半径与凹槽深度设计方案，构建一个包含3根光纤的32寸背光模组，探究微结构数量对整个背光模组光场的影响。

为了探究球形凹槽半径R与凹槽深度h对整个微结构发光强度的影响，利用TracePro软件对单个微结构的发光强度进行了模拟。

首先，确定光纤纤芯r_fc=0.6 mm、折射率为1.49，包层折射率为1。利用前文所述的建模方法构建针对单个微结构的模拟模型（图5）。

然后，固定h=0.6 mm，调节凹槽半径R，模拟得到不同的光场如图8所示，模拟数据如表1所示。

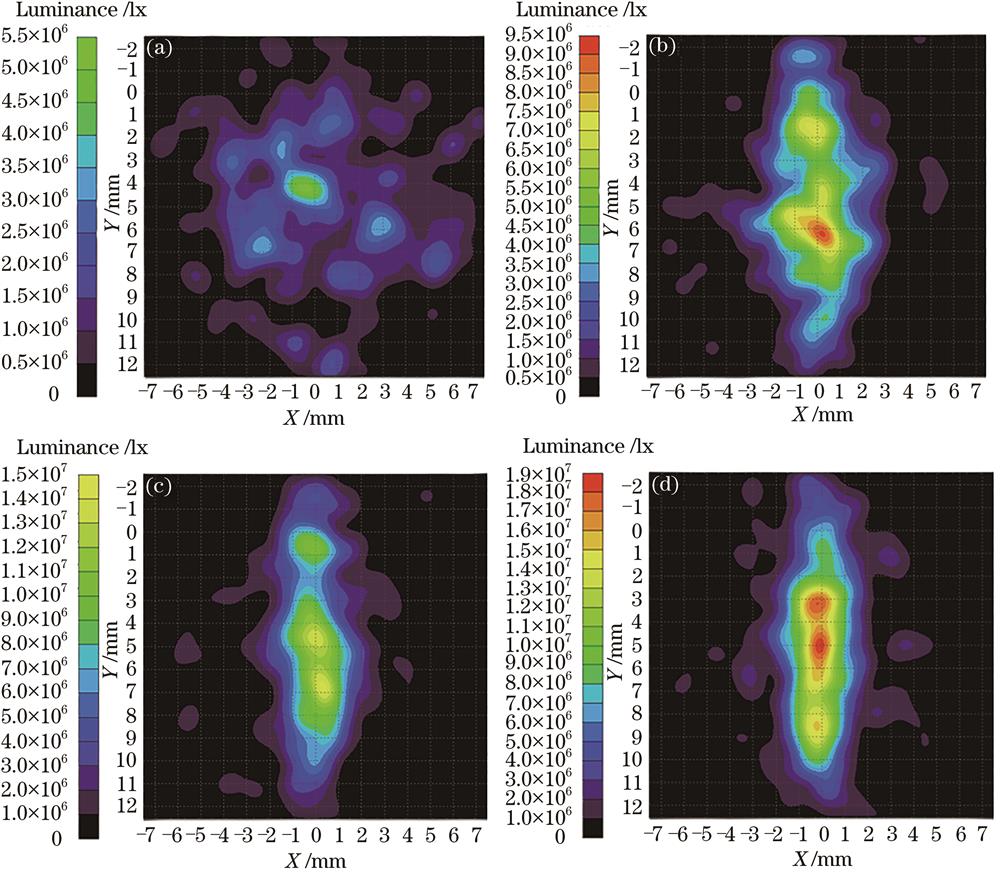

图 8. 球形凹槽半径R对光场的影响。(a)R=0.4 mm;(b)R=0.6 mm;(c)R=0.8 mm;(d)R=1.0 mm

Fig. 8. Effect of spherical recess radius R on light field. (a) R=0.4 mm; (b) R=0.6 mm; (c) R=0.8 mm; (d) R=1.0 mm

下载图片 查看所有图片

从表1可以看出，随着球形凹槽半径R逐渐变大，峰值照度（peak luminance）与平均照度（average luminance）都增加，但水平可视角H（垂直于光纤延伸方向）逐渐减小，垂直可视角V（平行于光纤延伸方向）较为稳定。水平可视角H为接收面中心点位置到发光中心点位置的连线与接收面中心点水平方向上1/3峰值照度位置到发光中心点位置的连线之间的角度；垂直可视角V为接收面中心点位置到发光中心点位置的连线与接收面中心点竖直方向上1/3峰值照度位置到发光中心点位置的连线之间的角度。

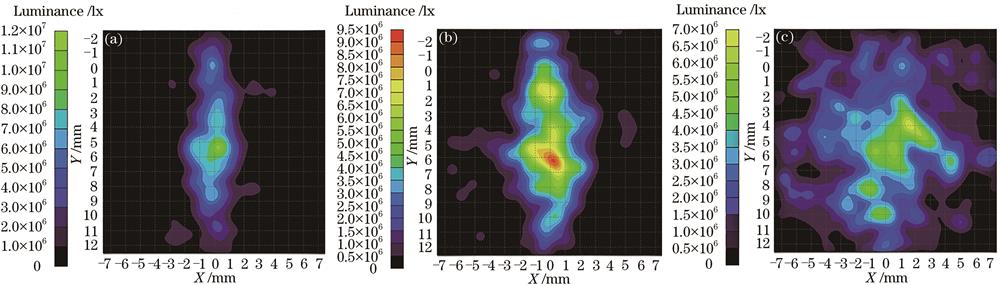

固定R=0.6 mm，调节凹槽深度h，模拟得到的不同光场如图9所示，模拟数据如表2所示。

图 9. 凹槽深度h对光场的影响。(a)h=0.4 mm;(b)h=0.6 mm;(c)h=0.8 mm

Fig. 9. Effect of groove depth h on light field. (a) h=0.4 mm; (b) h=0.6 mm; (c) h=0.8 mm

下载图片 查看所有图片

从表2可以看出，随着凹槽深度h不断增大，其可视角H、V与平均照度都在增加，峰值照度却在降低。当h=0.4 mm时，水平可视角H非常小；当h改变时，水平可视角H变化剧烈。

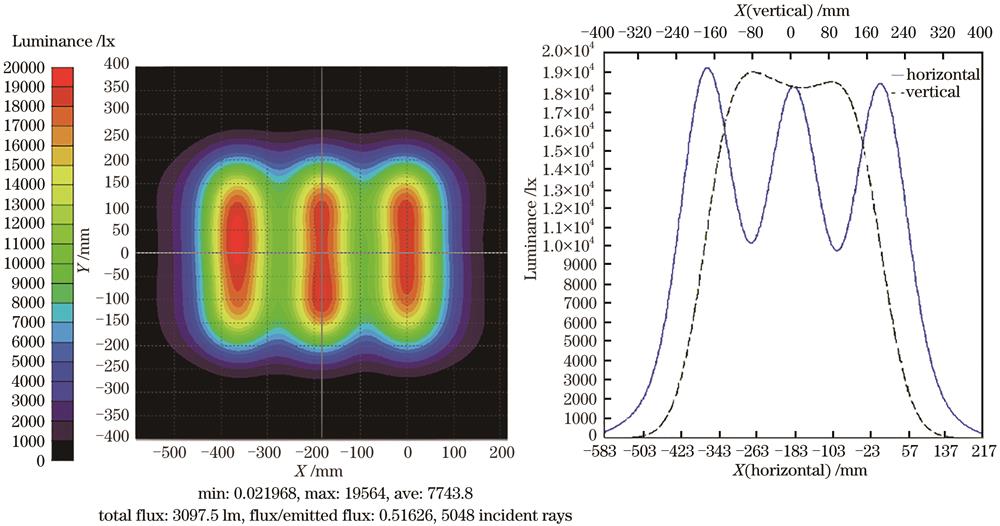

利用上述结论结合前文建模方法，可以构建一个包含3根光纤的32寸背光模组（不包含光学膜材）。通过构建3×3、3×4、3×5、3×6模型尝试得出光纤数量一定时较优的微结构数量。选取R=h=r=0.6 mm，模拟所得光场如图10~13所示，模拟数据如表3所示。

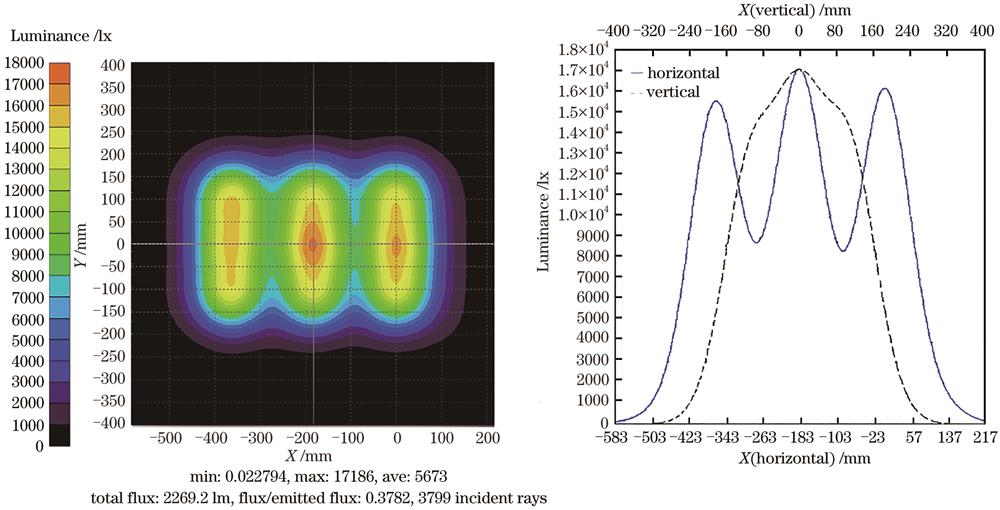

图 10. 3×3模型的模拟光场

Fig. 10. Simulated light field in 3×3 model

下载图片 查看所有图片

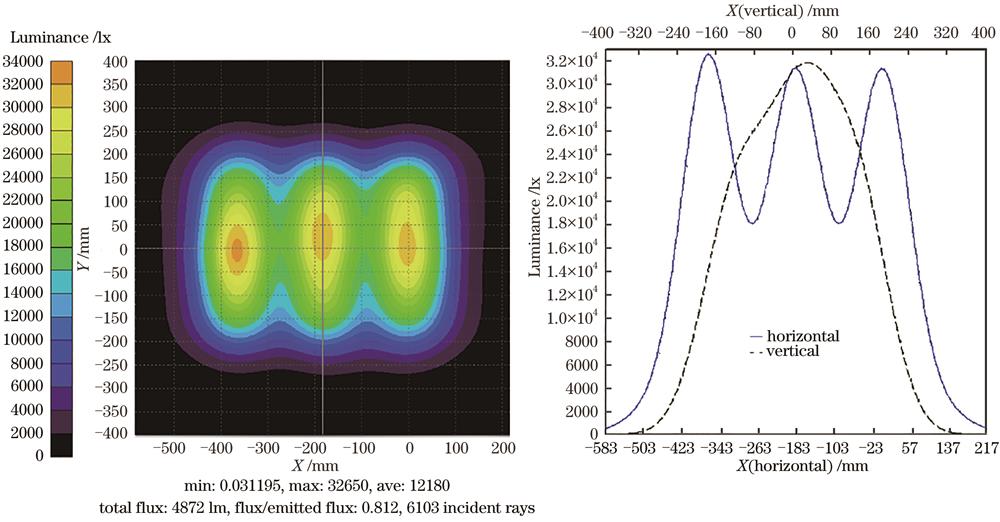

图 11. 3×4模型的模拟光场

Fig. 11. Simulated light field in 3×4 model

下载图片 查看所有图片

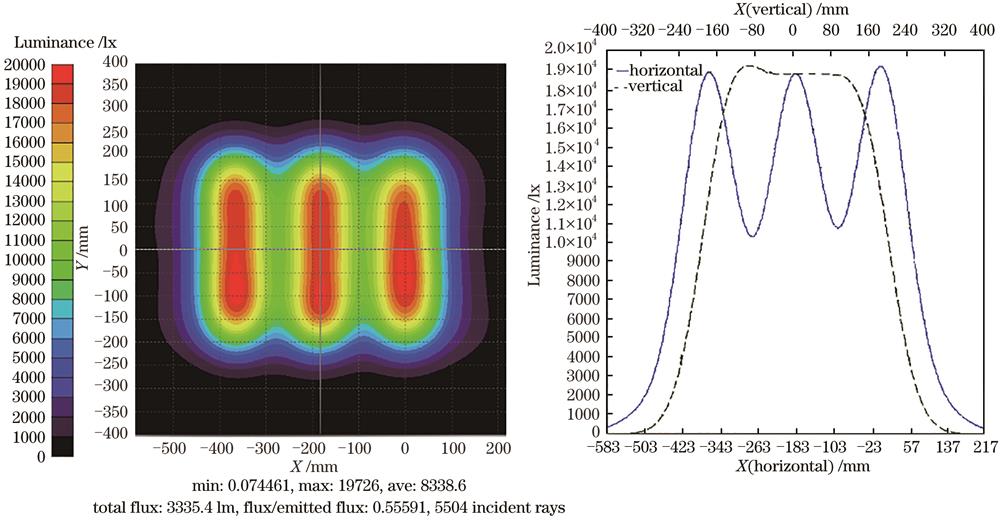

图 12. 3×5模型的模拟光场

Fig. 12. Simulated light field in 3×5 model

下载图片 查看所有图片

图 13. 3×6模型的模拟光场

Fig. 13. Simulated light field in 3×6 model

下载图片 查看所有图片

对比不同模型的模拟数据可以看出：在每根光纤利用2个光通量为1000 lm激光光源的情况下（总计6个激光光源），整个背光模组的光照度受到微结构密度的影响。在3根光纤的模型中，当每根光纤上存在4个均匀分布的微结构时，整个背光模组处于最亮的状态，发光效率达到81.2%；每根光纤微结构的数量影响到整个背光模组的垂直可视角V，但对水平可视角H的影响不大。

4　结论

对于光纤侧端微结构，凹槽深度h和凹槽半径R都会对所漏光场造成较大影响。当凹槽深度h固定为0.6 mm，凹槽半径R分别为0.4，0.6，0.8，1.0 mm时，单个微结构光纤光场的峰值照度从5.2×10⁶ lx增长到1.9×10⁷ lx，水平可视角H从33°骤降到13°；当凹槽半径R固定为0.6 mm，凹槽深度h分别为0.4，0.6，0.8 mm时，单个微结构光纤光场的峰值照度从1.1×10⁷ lx降低至6.8×10⁶ lx，平均照度反而从9.6×10⁵ lx增长至1.5×10⁶ lx，水平可视角H从2°骤升至42°，垂直可视角V从48°缓慢增长至55°。对于完整的背光模组结构，单根光纤上的微结构数量会对漏光场造成不小影响。当凹槽深度h、凹槽半径R和光纤半径r都固定为0.6 mm，单根光纤上均匀分布的微结构数量分别为3、4、5、6时，32寸背光模组光场的水平可视角H几乎不变，垂直可视角V从83°39′35″缓慢增长至85°1′49″，峰值照度和平均照度在微结构数量为4时达到最大值，分别为32650 lx和12180 lx。通过这种微结构光纤的设计得到峰值照度为32650 lx、水平可视角为85°、垂直可视角为84°33′35″的光场，实现了背光峰值照度为10000 lx、水平可视角H大于60°、垂直可视角V大于50°的预期目标，满足直下式LCD背光模组对光源模块的要求。对于后续多光纤状态下使用几个微结构、微结构如何排布能使模组光场达到最亮，多少个光纤能对混光距离的减小有影响等问题仍待后续研究。
